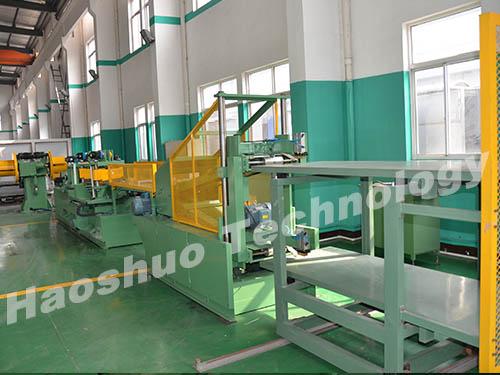

Máquina de corte de núcleo de transformador
A máquina de corte de núcleo de transformador é uma máquina totalmente automática controlada por NC, as formas e tamanhos de corte podem ser escolhidos e definidos no ecrã táctil. A configuração padrão da máquina tem dois punções e dois cortes, existe um corte de 45 graus e 135 graus, entalhe em V e perfuração.
Descrição
A máquina de corte de núcleo de transformador é uma máquina totalmente automática controlada por NC, as formas e tamanhos de corte podem ser escolhidos e definidos no ecrã táctil. A configuração padrão da máquina tem dois punções e dois cortes, existe um corte de 45 graus e 135 graus, entalhe em V e perfuração. O sistema de servocontrolo que adotamos Delta ou Siemens de acordo com as necessidades do cliente, todas as lâminas de corte são em carboneto de tungsténio. Esta máquina de corte de núcleos de transformadores é adequada para todos os formatos de corte de núcleos de silício CRGO.
Principais recursos
1. O alimentador, o corte e o entalhe em V adotam um sistema de controlo servo de alta precisão, podem garantir o trabalho a alta velocidade e o corte preciso.
2.º Sistema operativo de interface gráfica conveniente, fácil para escolher formas de corte, definir dimensões, modificar parâmetros, etc.
3.As diferentes formas após o corte podem ser separadas automaticamente e empilhadas na plataforma, facilitando o trabalho de montagem do núcleo.
4. A máquina de corte de núcleo de transformador pode cortar garfo, membro, garfo com entalhe em V, todos os tipos de formatos de núcleo de transformador laminado. Também pode cortar diretamente os núcleos de silício.
5. A máquina é adequada para o corte de núcleo de etapa de 3/5/7 etapas, após a sua configuração pode cortar automaticamente os núcleos de etapa e empilhar ordenadamente.
6. Principal adota PLC e sistema de ecrã táctil, todas as informações e parâmetros podem ser ajustados no ecrã táctil. A função de paragem de falhas e as informações de erro são apresentadas no ecrã tátil, facilitando a resolução de problemas.
Configuração da máquina
1. Desbobinador automático de cabeça simples/dupla
2. Descida de orientação
3. Servoalimentador
4. Unidade de perfuração
5. Unidade de entalhe Servo V
6. Cortador servo de 45 e 135 graus
7. Transportador de saída
8. Tabela de empilhamento de produtos
9. Sistema pneumático
10. Sistema de controlo elétrico
Parâmetros da máquina de corte do núcleo do transformador
A máquina de corte de núcleo de transformador é uma máquina totalmente automática controlada por NC, as formas e tamanhos de corte podem ser escolhidos e definidos no ecrã táctil. A configuração padrão da máquina tem dois punções e dois cortes, existe um corte de 45 graus e 135 graus, entalhe em V e perfuração. O sistema de servocontrolo que adotamos Delta ou Siemens de acordo com as necessidades do cliente, todas as lâminas de corte são em carboneto de tungsténio. Esta máquina de corte de núcleos de transformadores é adequada para todos os formatos de corte de núcleos de silício CRGO.
Principais recursos
1. O alimentador, o corte e o entalhe em V adotam um sistema de controlo servo de alta precisão, podem garantir o trabalho a alta velocidade e o corte preciso.
2.º Sistema operativo de interface gráfica conveniente, fácil para escolher formas de corte, definir dimensões, modificar parâmetros, etc.
3.As diferentes formas após o corte podem ser separadas automaticamente e empilhadas na plataforma, facilitando o trabalho de montagem do núcleo.
4. A máquina de corte de núcleo de transformador pode cortar garfo, membro, garfo com entalhe em V, todos os tipos de formatos de núcleo de transformador laminado. Também pode cortar diretamente os núcleos de silício.
5. A máquina é adequada para o corte de núcleo de etapa de 3/5/7 etapas, após a sua configuração pode cortar automaticamente os núcleos de etapa e empilhar ordenadamente.
6. Principal adota PLC e sistema de ecrã táctil, todas as informações e parâmetros podem ser ajustados no ecrã táctil. A função de paragem de falhas e as informações de erro são apresentadas no ecrã tátil, facilitando a resolução de problemas.
Configuração da máquina
1. Desbobinador automático de cabeça simples/dupla
2. Descida de orientação
3. Servoalimentador
4. Unidade de perfuração
5. Unidade de entalhe Servo V
6. Cortador servo de 45 e 135 graus
7. Transportador de saída
8. Tabela de empilhamento de produtos
9. Sistema pneumático
10. Sistema de controlo elétrico
Parâmetros da máquina de corte do núcleo do transformador
| Item | Spec |
| Cutting | 350, 400, 600, 900mm, etc |
| Cutting Thickness | 0.23 to 0.5mm |
| Max Coil Weight | 1000 to 5000kg |
| Cutting Piece Length | 250 to 2500mm, 400 to 3500mm, etc |
| Max. Feeding Speed | 120m/min |
| Length Accuracy | ±0.2mm |
| Cutting Burr | ≤0.02mm |
| Life of Cutting Blade | More than 1 million cutting |
| Total Installed Capacity | 15 to 45kW |
| Amount of Pressure Air | 1.5 to 3 M3/min |
| Air Pressure | 0.7 to 0.8Mpa |
| Cutting Piece | Yoke, Limb, Middle limb, etc |
| Servo Feeding System | Delta or Siemens |
| Plc and Touch Screen | Delta or Siemens |
| Power Supply | 380V+- 10%, 50Hz or custom made |
