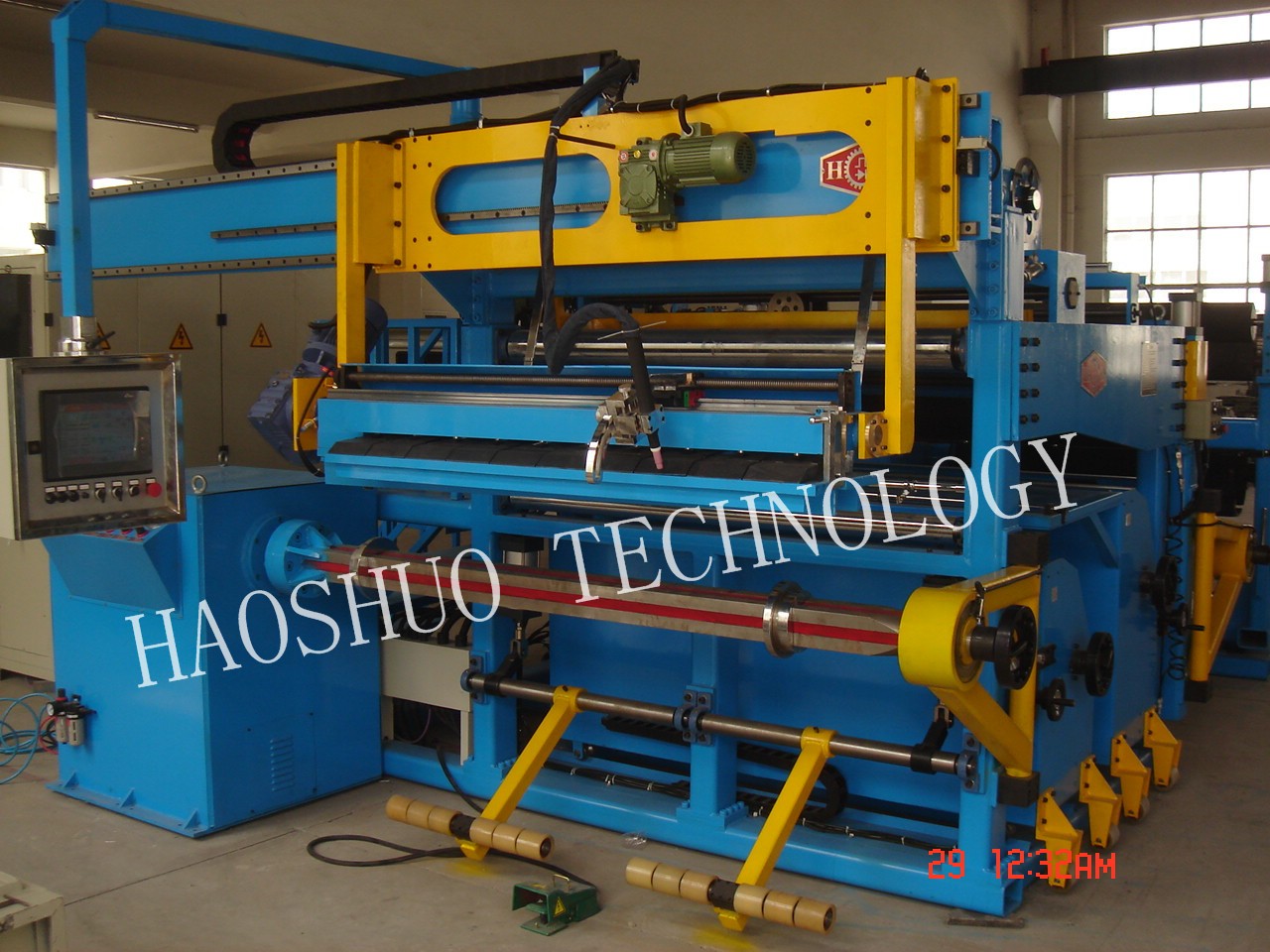

Máquina de enrolamento de folhas
Este tipo de máquina bobinadora de folha é concebida para enrolar bobinas do tipo folha de alumínio e cobre em transformadores e aparelhos elétricos. Existem máquinas bobinadoras de folha LV e máquinas bobinadoras de folha HV, que são utilizadas para fazer bobinas de baixa e alta tensão para transformadores de potência.
Descrição
Este tipo de máquina bobinadora de folha é concebida para enrolar bobinas do tipo folha de alumínio e cobre em transformadores e aparelhos elétricos. Existem máquinas bobinadoras de folha LV e máquinas bobinadoras de folha HV, que são utilizadas para fazer bobinas de baixa e alta tensão para transformadores de potência. O equipamento de enrolamento de folhas consiste principalmente em desbobinador de condutores, desbobinador de isolamento, fuso de isolamento final, unidade de corte, soldador TIG, rebobinador e estrutura principal da máquina, painel de controlo, etc.
Propriedades
1. VF de alta qualidade controlando o enrolamento da folha de velocidade contínua.
2. A calibração fotoelétrica automática das folhas garante um elevado desempenho.
3. O corte automático e a soldadura automática conseguem a operação facilmente.
4.Com controlo PLC e funcionamento com ecrã táctil, componentes elétricos de marca internacional.
Parâmetros do equipamento de enrolamento de folhas
LV Foil Winding Machine
HV Foil Winding Machine
Este tipo de máquina bobinadora de folha é concebida para enrolar bobinas do tipo folha de alumínio e cobre em transformadores e aparelhos elétricos. Existem máquinas bobinadoras de folha LV e máquinas bobinadoras de folha HV, que são utilizadas para fazer bobinas de baixa e alta tensão para transformadores de potência. O equipamento de enrolamento de folhas consiste principalmente em desbobinador de condutores, desbobinador de isolamento, fuso de isolamento final, unidade de corte, soldador TIG, rebobinador e estrutura principal da máquina, painel de controlo, etc.
Propriedades
1. VF de alta qualidade controlando o enrolamento da folha de velocidade contínua.
2. A calibração fotoelétrica automática das folhas garante um elevado desempenho.
3. O corte automático e a soldadura automática conseguem a operação facilmente.
4.Com controlo PLC e funcionamento com ecrã táctil, componentes elétricos de marca internacional.
Parâmetros do equipamento de enrolamento de folhas
LV Foil Winding Machine
| Technical Parameter | BRJ400-2 | BRJ600-2 | BRJ800-2 | BRJ1000-2 | BRJ1400-2 |
| Foil | 400mm | 600mm | 800mm | 1000mm | 1400mm |
| Winding diameter | Φ130-600 | φ130-800 | φ130-800 | Φ130-1000 | Φ130-1000 |
| Winding type | Round / Rectangle | ||||
| Material thickness | Copper: 0.2-2.5mm, Aluminum: 0.3-3.0mm | ||||
| Foil decoiler capacity | 500KG | 1000KG | 1500KG | 2000KG | 2500KG |
| Winding power | 11kW | 11kW | 11kW | 15kW | 22kW |
| Winding speed | 0-30r/min | 0-26r/min | 0-24r/min | 0-20r/min | 0-18r/min |
| Welding type | TIG | ||||
| Cutting type | Electrical roll cutting | ||||
| Layer insulation | ≤450mm | ≤650mm | ≤850mm | ≤1050mm | ≤1450mm |
| Insulation diameter | φ76-400mm | φ76-400mm | φ76-400mm | φ76-400mm | φ76-400mm |
| Rectification | Photoelectric sensor automatic rectifying | ||||
| Rectification precision | ±0.5(mm) | ±0.5(mm) | ±0.5(mm) | ±0.5(mm) | ±0.5(mm) |
| Controlling | PLC automatic control | ||||
| Recording | 0-9999.9, Precision 0.1 | ||||
| Foil | Insulation | Winding | |||
| Item | Value | Item | Value | Item | Value |
| Foil | 20-200mm | Insulation | 25-250mm | Winding | 20-1400mm |
| Copper thickness | 0.1-2.5mm | Thickness | 0.015-0.250mm | Tension | 0-10N/mm2 |
| Al thickness | 0.2-3.0mm | Tension | 10-250N | Winding diameter | 100-1000mm |
| Tension | 50-3000N | Expand shaft | 74-78mm | Winding weight | Max:1000KG |
| Decoiler diameter | 280-330mm | Insulation outer diameter | 400mm | Torque | Max:1800N.M |
| Foil outer diameter | Max:1000mm | Winding speed | 90r/min | ||
| Foil weight | Max:1000KG | Motor power | 18.5kW | ||
